Descripción general del producto

Un sistema de corte por láser de fibra con riel terrestre es una máquina de corte por láser de fibra industrial-de gran formato diseñada para el procesamiento estable de láminas de metal largas y pesadas. Utiliza una estructura de rieles-montada en el suelo en lugar de un marco de pórtico suspendido tradicional para mejorar la estabilidad durante el corte de larga-distancia.

En entornos de fabricación reales, una máquina de corte por láser de fibra de riel terrestre generalmente se introduce cuando las máquinas de corte por láser estándar comienzan a tener problemas con la consistencia en placas de acero extendidas o tareas de producción continua. No se selecciona para trabajos de corte ocasionales, sino para líneas de producción que requieren una producción predecible durante ciclos operativos prolongados.

En comparación con los sistemas tipo pórtico-, la estructura de rieles de tierra mantiene el conjunto de movimiento más cerca de la base. Esto reduce la oscilación mecánica durante los movimientos de recorrido largo y ayuda a mantener trayectorias de corte consistentes en hojas de gran-formato.

Twin rail structure on cutting machine bed

Escenarios de aplicación

Este sistema se utiliza habitualmente en sectores industriales donde se requieren componentes de acero de gran tamaño o procesamiento de láminas-largas:

Talleres de fabricación de estructuras de acero.
Plantas de construcción naval y de ingeniería marina.
Procesamiento de acero para la construcción de puentes.
Líneas de fabricación de maquinaria pesada.
Instalaciones de producción de láminas de metal-a gran escala

En la mayoría de los casos, la decisión de adoptar una máquina cortadora láser de fibra de riel terrestre está impulsada por requisitos de consistencia de producción en lugar de solo por mejorar la velocidad.

Aspectos destacados del rendimiento de ingeniería

Diseño Estructural

Sistema de movimiento de rieles-montado en el suelo para estabilidad en recorridos prolongados

Separación de la zona de corte y los componentes de transmisión para reducir la influencia del calor.

Cama de máquina reforzada diseñada para funcionamiento con carga-a largo plazo

Capacidad de corte

Compatible con acero al carbono, acero inoxidable, aluminio y materiales galvanizados.

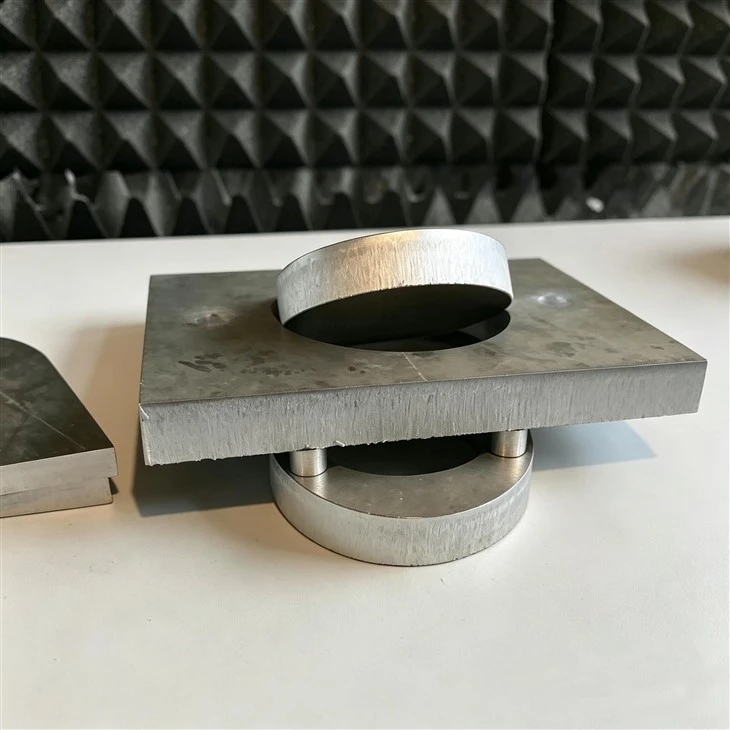

Rendimiento de perforación estable en placas medianas y gruesas

Reducción de la necesidad de rectificado secundario en tareas de fabricación típicas.

Sistema de control de movimiento

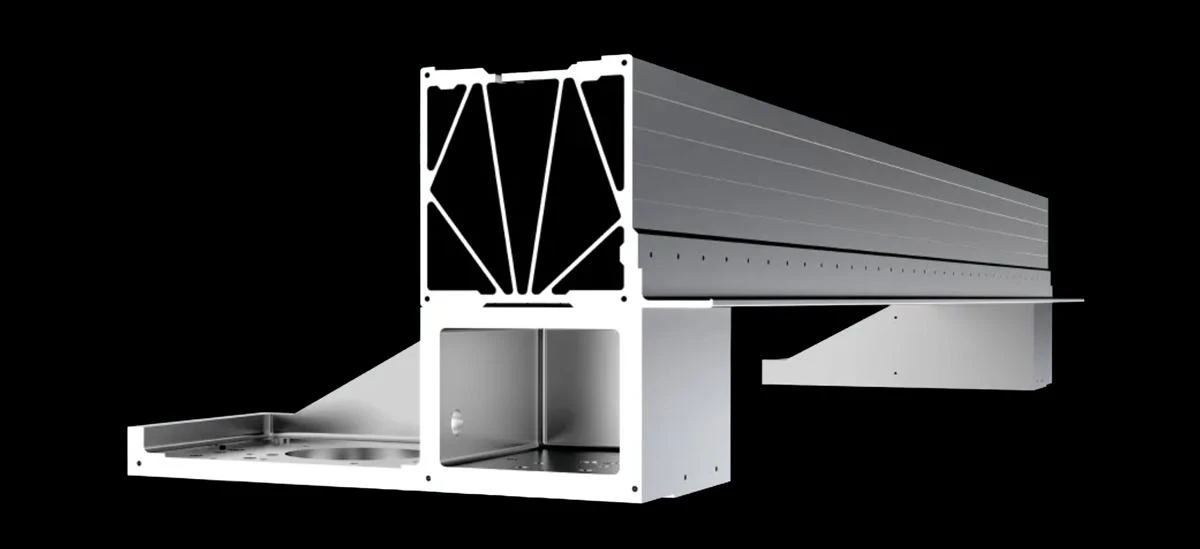

La viga ligera de aluminio de aviación mejora la respuesta dinámica

El ajuste automático del eje Z-mejora la suavidad de la perforación

La optimización del anidamiento aumenta la eficiencia en la utilización de las hojas

Los operadores en entornos de producción a menudo destacan el comportamiento de funcionamiento constante del sistema durante ciclos de corte prolongados, especialmente cuando se procesan grandes lotes de láminas de acero.

product-1200-635

Especificaciones técnicas

Artículo	Especificación
Longitud del carril	3500 milímetros
Distancia al centro del carril	2000 milímetros
Rango de corte	1500 × 3000 milímetros
Carrera del eje Z-	90mm
Velocidad máxima de corte	7000 mm/min
Precisión de posicionamiento	±0,3mm
Precisión de repetición	±0,1mm
potencia del láser	1500W / 2000W / 3000W
Peso de la máquina	350 kilos
Tamaño de embalaje	3600 × 600 × 700 milímetros

Los modelos personalizados de gran-formato se pueden ampliar hasta 24000 × 3200 mm según los requisitos de diseño de producción.

Componentes principales

Componente	Especificación	Marca
fuente láser	1500W / 2000W / 3000W	Raycus/Chuangxin
Cabezal de corte	Cabezal láser de precisión	OSPI
sistema de control	controlador CNC	Colmillo L5210H
Software de anidamiento	Sistema de diseño automático	FLAME
Sistema de refrigeración	enfriador industrial	S&A / Hanli
Servosistema	Unidad de respuesta-alta	Leisai
Viga y riel	Estructura de riel de tierra	Personalización industrial
Partes electricas	Grado industrial	Chint / Delixi

Aplicaciones de materiales

Este equipo se aplica ampliamente en:

Fabricación de acero estructural.
Paneles de equipos industriales
Componentes de aleación de aluminio.
HVAC y piezas metálicas de construcción.

Su principal ventaja radica en mantener una calidad de corte constante durante la producción continua por lotes en lugar del procesamiento de una sola-pieza.

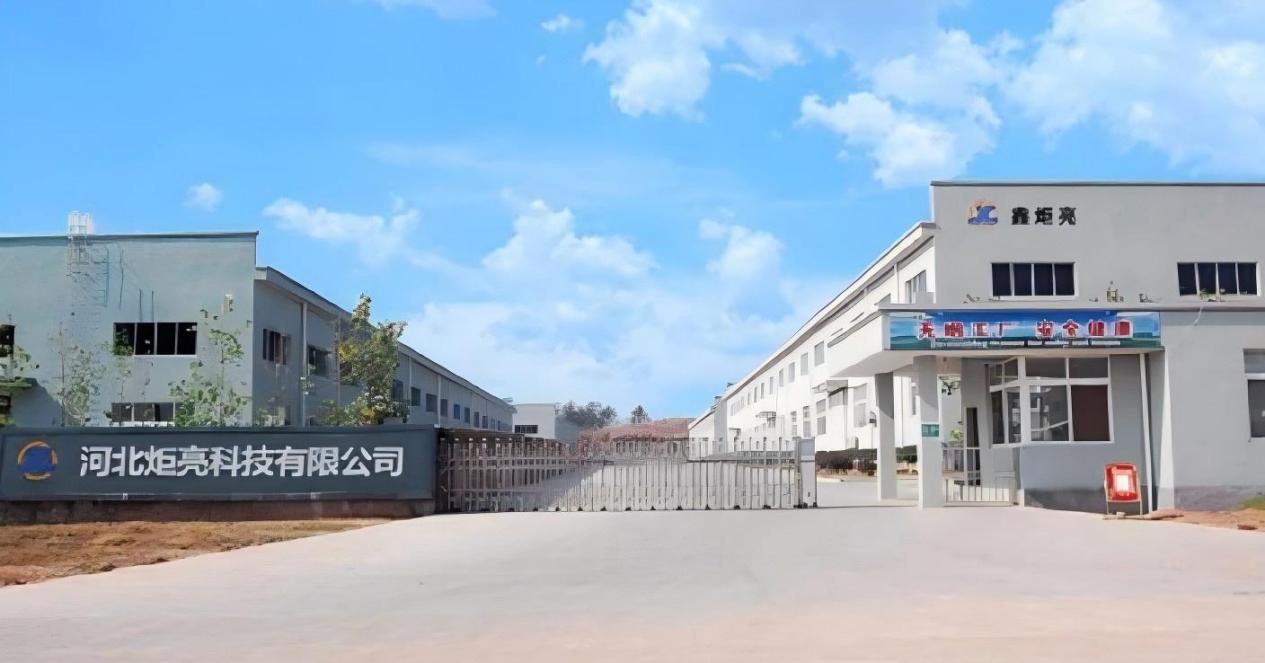

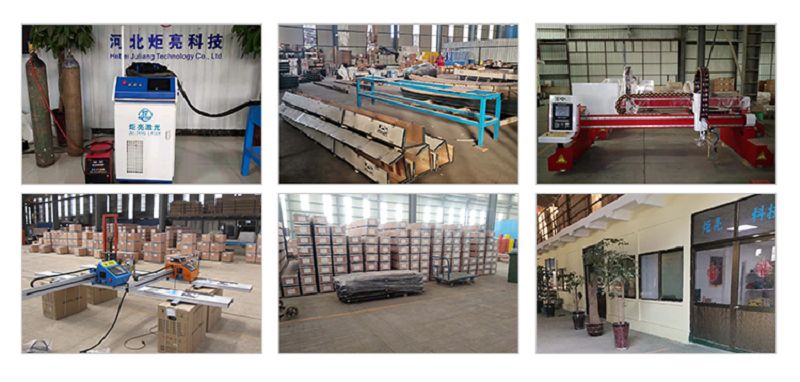

Fortaleza de la empresa

Somos un fabricante de equipos láser CNC que se especializa en sistemas de corte por láser de fibra, máquinas de soldadura láser y soluciones de automatización industrial.

Nuestra cartera de productos se ha desarrollado desde equipos básicos de corte CNC hasta una gama industrial completa que incluye:

Máquinas de corte por láser de chapa
Sistemas de corte de tubos
Máquinas de corte por láser basadas en-rieles-de gran formato
Equipos láser de fibra industrial de alta-potencia

Nuestras máquinas operan actualmente en más de 20 países, incluidos el sudeste asiático, Rusia, África, Europa y América.

Nos centramos en la confiabilidad operativa-a largo plazo en entornos de producción reales, garantizando que las máquinas funcionen de manera consistente después de la instalación.

Ruta de desarrollo manufacturero

Etapa inicial: sistemas de corte CNC portátiles
Etapa de ampliación: máquinas de corte por láser de pórtico
Etapa de I+D: sistemas láser de fibra de alta-potencia
Escenario global: soluciones de corte industrial-a gran escala

Cada etapa se desarrolla en base a comentarios reales de fábrica y experiencia de producción.

Servicio y soporte

Preventa-

Pruebas de materiales y corte de muestras.

Consulta de configuración técnica

Instalación

Orientación remota o{0}}in situ

Apoyo a la formación del operador.

Servicio posventa-

Soporte técnico las 24 horas

Sistema de suministro de repuestos

Asistencia de diagnóstico de fallas

¿Por qué elegir este sistema?

Funcionamiento estable para tareas de corte-de formato largo

Vibración mecánica reducida durante recorridos prolongados

Adecuado para entornos industriales-de servicio pesado

Opciones de configuración flexibles para diferentes fábricas

Fiabilidad comprobada en múltiples industrias

Contáctenos

Línea directa de ventas: +86-156 3115 9021
Correo electrónico:sales@jlwmb.com

Para ayudarnos a recomendar la solución adecuada, proporcione:

tipo de material

Rango de espesor

Volumen de producción diario

Preguntas frecuentes

1. ¿Qué industrias suelen utilizar esta máquina?

La máquina cortadora por láser de fibra para rieles terrestres se usa ampliamente en estructuras de acero, construcción naval, maquinaria pesada y grandes industrias de fabricación de metales donde se requiere procesamiento de láminas largas-.

2. ¿En qué se diferencia de una máquina de corte por láser de pórtico?

La estructura del riel de tierra proporciona una mejor estabilidad para cortes de larga-distancia, lo que ayuda a mantener la precisión durante la producción continua en comparación con los sistemas de pórtico tradicionales.

3. ¿Puede manejar láminas de metal gruesas?

Sí, con la potencia del láser adecuada, puede procesar materiales de acero al carbono y acero inoxidable de espesor medio y grueso.

4. ¿Es apto para producción industrial continua?

Sí, está diseñado para entornos de producción por lotes y de ciclo largo-donde la estabilidad es más importante que la velocidad de corte-a corto plazo.

5.¿Cómo selecciono la configuración correcta?

Depende del tipo de material, el espesor y los requisitos de capacidad de producción. Este sistema de corte por láser se puede personalizar según diferentes aplicaciones industriales.
